一、產品介紹
DTⅡ型固定帶式輸送機是目前國內統一設計的通用系列產品，其主要參數及性能均符合ISO國際標準，廣泛用于冶金、煤炭、港口、電力、建材、化工、石油等各行業。由單機或多機組合成運輸系統來輸送物料，可輸送密度為500—2500kg/m3的各種散狀物料及散件物品。
本系列輸送既可滿足水平輸送的要求，也可采用帶凸弧、凹弧段于直線段組合的輸送形式。輸送及允許輸送的物料塊度取決于帶寬、帶速、槽角和傾角。各種帶寬適用****塊度，本系列推薦按表1選用。
表1 各種帶寬適用的****塊度 mm
|
帶 寬 |
500 |
650 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
2400 |
|
****塊度 |
100 |
150 |
200 |
300 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
二、技術規格參數
本系列帶速范圍為0.8—6.5m/s，其中常用值為0.8—5.0m/s。帶速、帶寬與匹配能力見表2。
表2 帶速、帶寬與匹配能力的匹配關系
|
帶寬mm |
帶速m/s |
|
0.8 |
1.0 |
1.25 |
1.6 |
2.0 |
2.5 |
3.15 |
4.0 |
4.5 |
5.0 |
5.6 |
6.5 |
|
輸送能力m3/h |
|
500 |
69 |
87 |
108 |
139 |
174 |
217 |
|
|
|
|
|
|
|
650 |
127 |
159 |
198 |
254 |
318 |
397 |
|
|
|
|
|
|
|
800 |
198 |
248 |
310 |
397 |
496 |
620 |
781 |
|
|
|
|
|
|
1000 |
324 |
405 |
507 |
649 |
811 |
1014 |
1278 |
1622 |
|
|
|
|
|
1200 |
|
593 |
742 |
951 |
1188 |
1486 |
1872 |
2377 |
2674 |
2971 |
|
|
|
1400 |
|
825 |
1032 |
1321 |
1652 |
2065 |
2602 |
3304 |
3718 |
4130 |
|
|
|
1600 |
|
|
|
|
2186 |
2733 |
3444 |
4373 |
4920 |
5466 |
6122 |
|
|
1800 |
|
|
|
|
2795 |
3494 |
4403 |
5591 |
6291 |
6989 |
7829 |
9083 |
|
2000 |
|
|
|
|
3470 |
4338 |
5466 |
6941 |
7808 |
8676 |
9717 |
11277 |
|
2200 |
|
|
|
|
|
|
6843 |
8690 |
9776 |
10863 |
12166 |
14120 |
|
2400 |
|
|
|
|
|
|
8289 |
10526 |
11842 |
13158 |
14737 |
17104 |
注：1.輸送能力系按水平運輸，動堆積角20度，托輥槽角為35度計算的；2.表中帶速4.5m/s、5.6m/s為非標準值，一般不推薦使用。
表3 傳動型式與傳動功率的關系
|
傳動型式 |
功率范圍KW |
備注 |
|
彈性聯動軸器直接傳動 |
2.2～37 |
功率≤200KW時電壓為300V
功率≥220KW時電壓為6000V |
|
Y系列電機加液力偶合器 |
45～315 |
|
電動滾筒直接傳動 |
2.2～55 |
|
繞線式電機 |
220～800 |
三、帶式輸送機的典型布置
表4 承載分支托輥間距
|
松散密度kg/m3 |
帶寬mm |
|
500、600 |
800、1000 |
1200、1400 |
|
托輥間距mm |
|
≤1600 |
1200 |
1200 |
1200 |
|
＞1600 |
1000 |
1000 |
1000 |

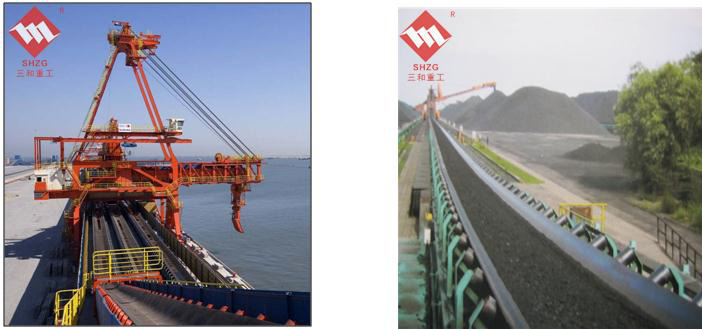

精品案例
|
